İHA HARİTALAMASI İÇİN RTK
GNSS MODÜLÜ
RTK ve PPK'da Santimetre
Hassasiyetle Konumlandırma.

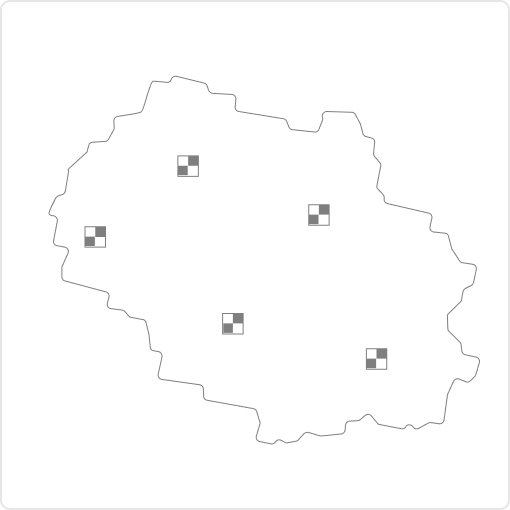

Daha Az GCP İle Hassas
Haritalama İçin

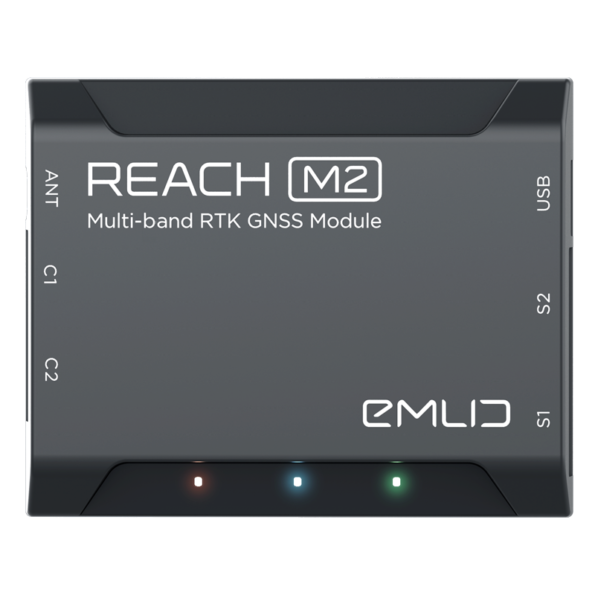

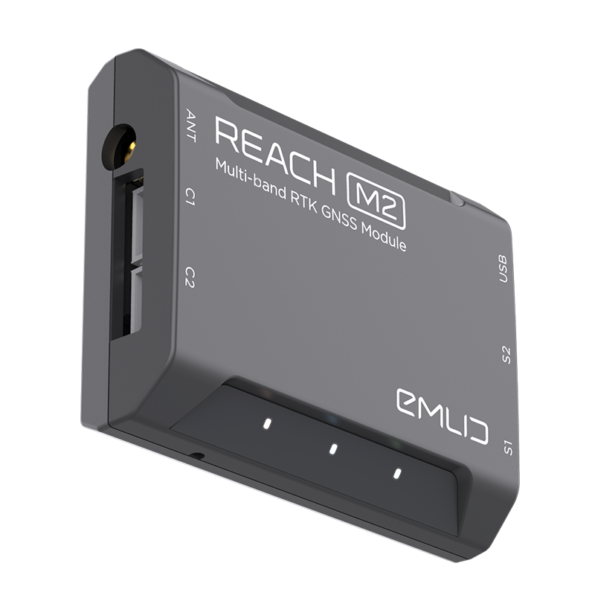

Emlid Reach M2
PPK'da 100 Km'ye kadar çok bantlı taban çizgisi
|
 |
|
Santimetre Hassasiyetle
Daha Az GCP Kullanarak
PPK Haritalama.
|

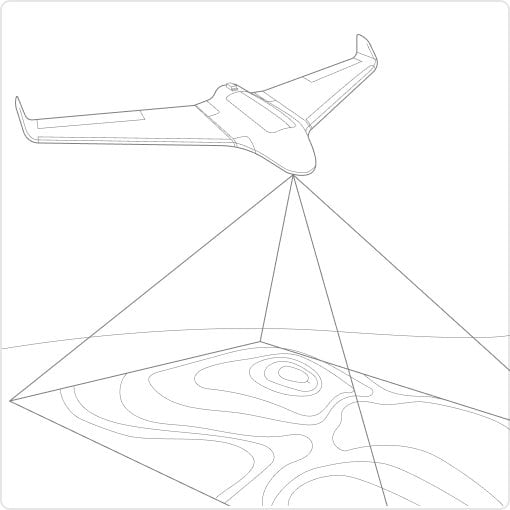

Kamera Senkronizasyonu Neden Bu Kadar Önemli?
Genellikle otomatik pilot kamerayı tetikler ve şu anda sahip olduğu
koordinatı kaydeder. Uçağı 20 m / s'de uçarken ve GPS 5 Hz'de çalışıyorsa,
bu otomatik pilotunuzun sadece her 4 metrede bir
konum okumasına sahip olacağı anlamına gelir;
bu da kesin georeferencing için uygun değildir. Ayrıca, tetikleyici ile fotoğrafın
çekildiği gerçek an arasında daima bir gecikme olur.
Reach Gecikmeyi Ortadan Kaldırır.
Reach, deklanşörle senkronize edilen kamera sıcak ayakkabı portuna
doğrudan bağlanarak konumlandırma sorununu çözer.
Her fotoğrafın süresi ve koordinatları, bir mikrosaniyeden
daha az bir çözünürlükte kaydedilir. Bu yöntem yalnızca doğruluğunu
kontrol etmek için GCP'lerin kullanılmasına izin verir.
|

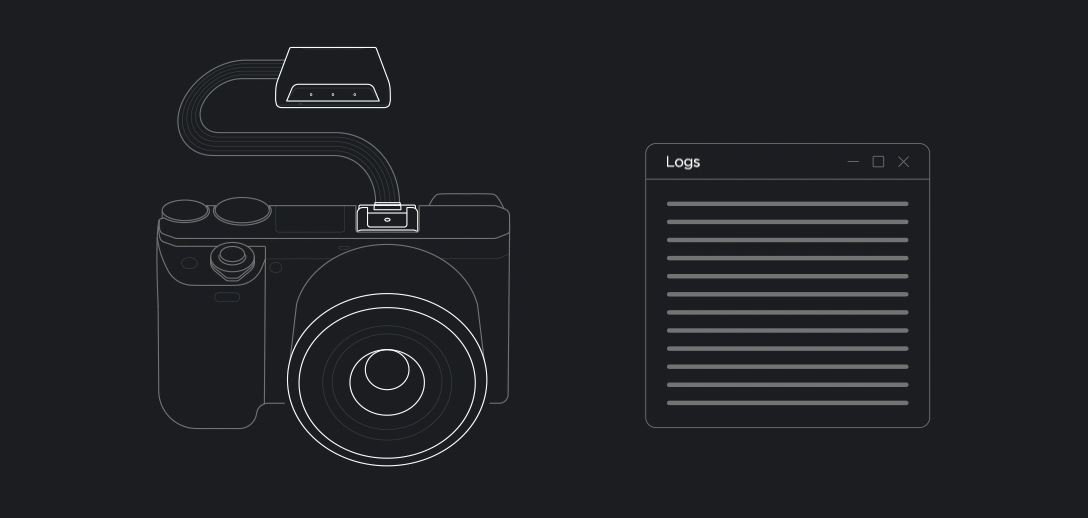

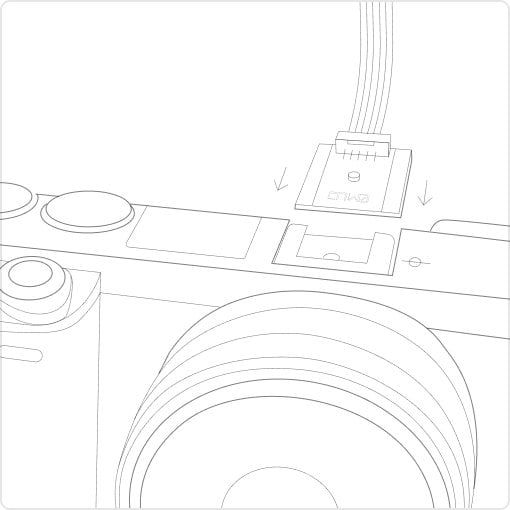

 1.Reach'i kameradaki
Hot Shoe bağlantı noktasına
bağlayın.
Her fotoğraf çekildiğinde,
fotoğraf makinesi bir deklanşör
açıklığına senkronize edilen
flaşlı flaş ayakkabısı konektöründe
bir darbe üretir.
|
 2.Uçuşunuzu yapın,
Reach fotoğraf etkinliklerini
kaydedicek.
Reach, alt mikrosaniye
çözünürlüğe sahip flaş senkronizasyon
darbelerini yakalar ve
bunları dahili bellekte
bir ham veri RINEX günlüğünde saklar.
|

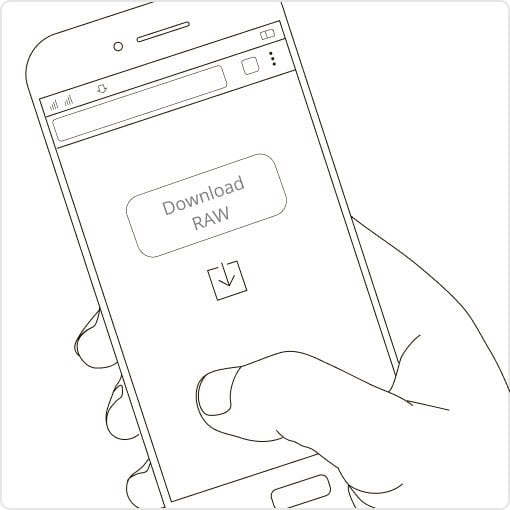

 3.Logları Reach ve
Baz İstasyonu'ndan indirin.
Uçuştan sonra RINEX havadan
Reach modülünüzden ve bir
baz istasyonundan giriş yapar
(Reach RS, CORS veya diğer alıcılar).
|
 4.Logları işleyin ve
fotoğrafların coğrafi konumunu
içeren dosyayı alın.
Ücretsiz RTKLIB yazılımını
kullanarak RINEX dosyalarını işleyin.
Georeferencing için fotoğrafların
kesin koordinatlarıyla üretilen dosya
kullanılabilir.
|
|

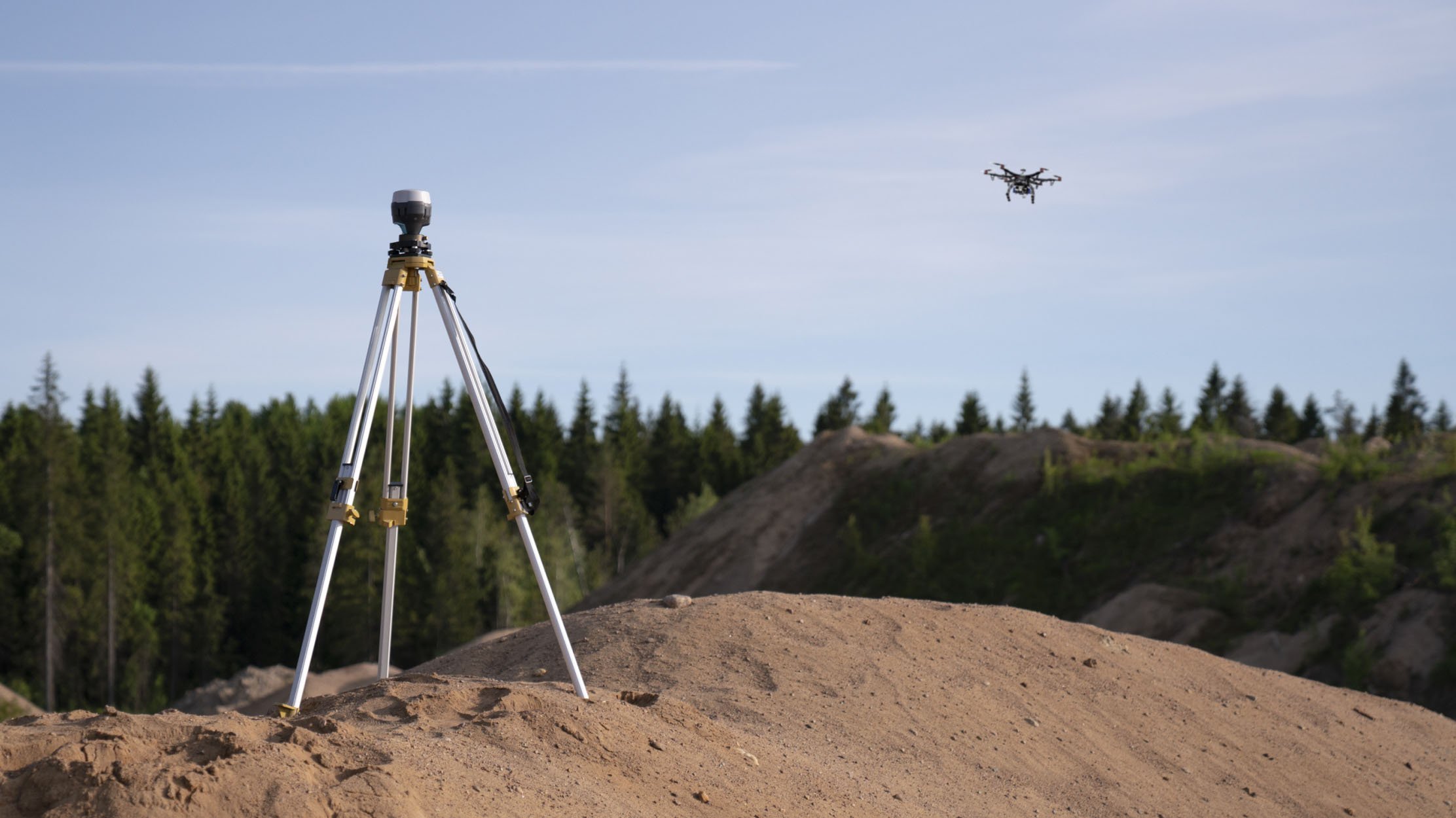

NTRIP veya başka bir
Baz İstasyonu
olarak erişme
PPK ve RTK'daki santimetre kesin koordinatlarını
hesaplamak için Reach'in bir baz istasyonundan
düzeltmeleri gerekiyor. Başka bir Reach alıcısı
veya NTRIP servisi olabilir. VRS de desteklenmektedir.
Uyumluluk
Reach M2 ve M +, herhangi bir link üzerinden
diğer Reach alıcılarıyla sorunsuz çalışır.
RTCM3 ve NTRIP'yi destekleyen diğer alıcılarla uyumludur.
|
Reach M+ ve Reach M2
Arasında Seçim Yapın
|
 |

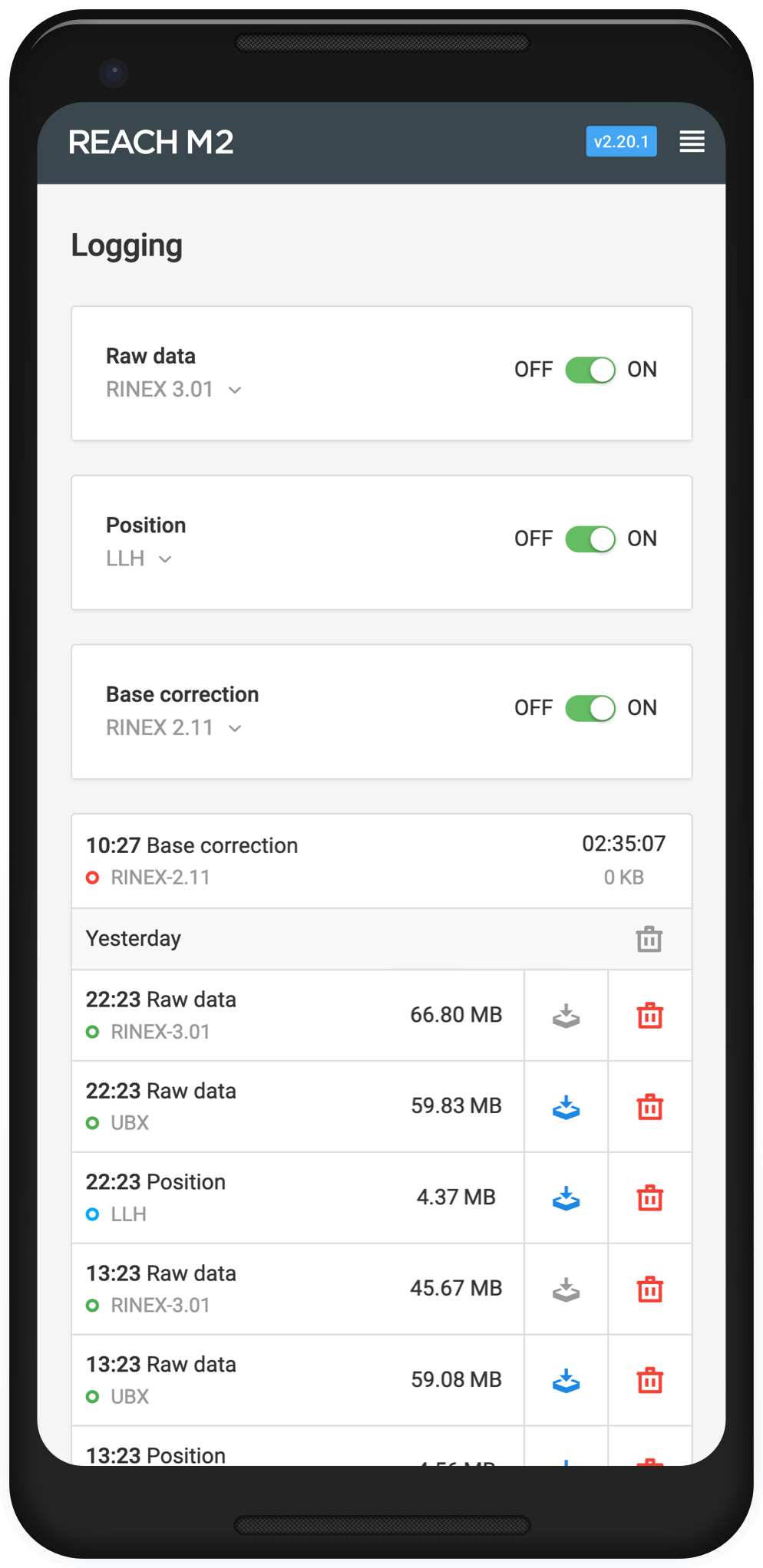

Bir Uygulama İle Geliyor
ReachView, hem Android hem de iOS için mevcut olan veri toplama için yazılımı
kullanmak en kolay yoldur. ReachView ile, bir baz istasyonu ayarlama, RINEX
verilerini kaydetme, NMEA çıkışını yapılandırma ve verileri izleme gibi Reach
alıcılarının tüm özelliklerini kontrol edebilirsiniz.
|
|

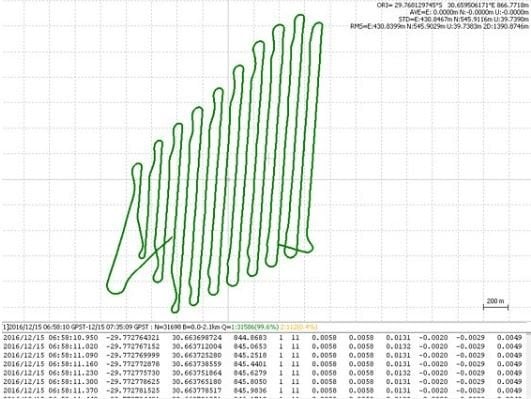

3DroneMapping,tüm
eksenlerde ortalama sıfır
ortalama hatasıyla PPK
denemelerini tamamladı.
Luke Wijnberg, 3DroneMapping
Sonuçların kısa bir özeti olarak, noktaların maksimum sapması
tüm eksenlerde 0.09m'den fazla değildi. Bu, elde edilen
görüntünün ortalama piksel boyutunun 0.045m olduğu gerçeği
göz önüne alındığında inanılmaz bir sonuçtur. Tüm eksenlerde
ortalama ortalama hata sadece birkaç mm'dir.
|
 |
|

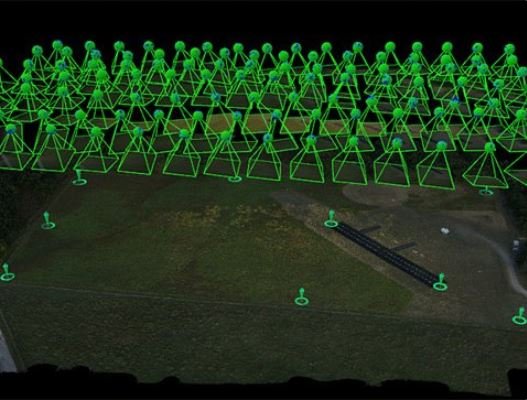

Tüflenme, Emlid Reach RTK ile
GSO'lar olmadan 4cm
hassasiyet alır.
Brian Christal, Tüflenme
Tuffwing, yakın zamanda GCP kullanmadan hassas haritalar
oluşturmak için Emlid Reach RTK entegrasyonunu gerçekleştirdi.
Sistem doğrudan georeferenced modelini, sadece hata tespit
amacıyla kullanılan bir dizi GCP ile karşılaştırarak kıyaslandı. Elde
edilenyanal RMS hatası, Pix4D kalite raporuna göre sadece 4 cm'dir.
|
 |
|

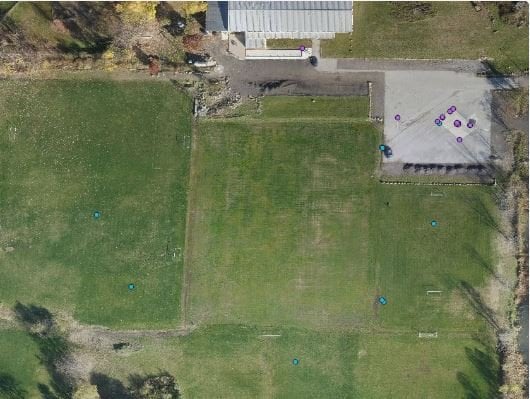

Event38, Emlid Reach'i entegre
eder ve kullanıma hazır PPK
haritalama çözümü sağlamaya
başlar.
Jeff Taylor, Etkinlik38
Bu vaka çalışmasında, Drone Data Management System ™ 'da
2.45 cm yatay ve 5.08 cm dikey RMSE bulunan bir anketi GPS ile
karşılaştırdığımızda bir ortomosaik ürettik.
|
 |
M2
Mekanik
Elektrik
Konumlandırma
Bağlantı
Veri
GNSS
Mekanik
Elektrik
Konumlandırma
Bağlantı
Veri
GNSS
